YOM.120
НАЗНАЧЕНИЕ:
Предназначен для нарезания продольных пазов и гнезд под шип, сверления отверстий.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется в мебельных и столярных производствах, занятых выпуском стульев и столов.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Пневмоприжимы обеспечивают надежную фиксацию заготовки
- Рабочие столы регулируются по высоте и углу наклона независимо друг от друга
- Два рабочих стола позволяют увеличить производительность
- Быстрая настройка на нужный размер
- Регулировка скорости подачи столов
- Регулировка скорости осцилляции шпинделя
- Высокая скорость обработки
- Надежная конструкция
- Станок может работать в карусельном режиме

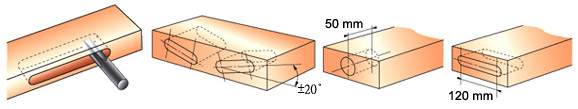

СХЕМА ОБРАБОТКИ:

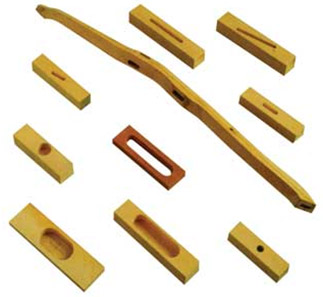

ОБРАЗЦЫ ПОЛУЧАЕМЫХ ПАЗОВ:
 |
Регулировка наклона стола по угловой шкале. Пневматический прижим заготовки. |
 |
Каждый стол перемещается по двум цилиндрическим направляющим – это обеспечивает высокую жесткость стола, плавность хода, долговечность конструкции. |
 |
Литая станина станка, прошедшая высокоточную обработку на фрезерных станках с ЧПУ обеспечивает отсутствие даже малейших вибраций, жесткость конструкции и ее долговечность. |
 |
Система подготовки воздуха станка. |
Технические характеристики
| Наибольшие размеры паза, мм-глубина-длина | 50-120+2R* |
| Вертикальное перемещение рабочего стола, мм | 75 |
| Угол наклона рабочего стола, градусов | ±20° |
| Частота вращения шпинделя, об/мин | 9500 |
| Кол-во осциллирущих движений, шт/мин | 7-400 |
| Установленная мощность, кВт | 2,2 |
| Габаритные размеры, мм | 1300х1200х1200 |
| Масса, кг | 700 |
*R- радиус режущего инструмента.
* — В связи с возможной модернизацией оборудования просьба уточнять технические характеристики
